划片机是干什么用的
晶圆划片机重要用于切割半导体晶圆、集成电路、QFN、发光二极管、LED芯片、太阳能电池、电子基板等。合用于硅、石英、氧化铝、氧化铁、砷化镓、铌酸锂、蓝宝石、玻璃等资料。其工作道理是通过空气静压主轴驱动金刚石砂轮切割工具高速旋转，沿切割蹊径方向切割或开槽晶片或设备。
纳米科学钻研试验步骤
首先将划切资料通过蓝膜粘贴在崩盘上，再将粘贴好的工件装置在真空吸盘上，通过负压固定工件，而后设置相应的划切参数，真空吸盘带着工件沿着水平方向进给，当划切完一路后，刀片抬起，真空吸盘带着工件沿着进给的垂直方向移动一个设定的偏执距离以进行下一路划切；泄讨屑吐冀谠煜低诚允镜闹髦岬缌鞔笥，划切后通过金相显微镜对切缝宽、崩边宽度进行丈量，通过白光过问仪对切割路表表描摹进行观测。
纳米科学钻研试验丈量步骤的道理

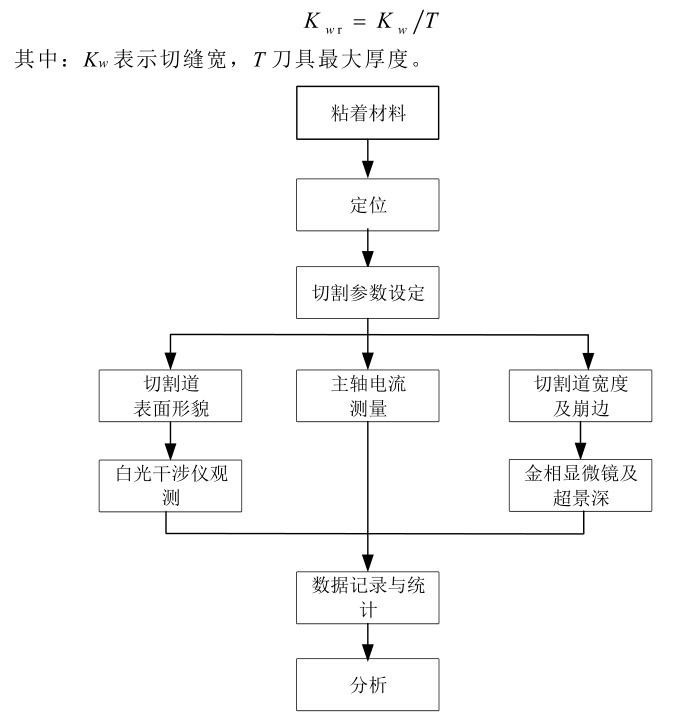

试验后选取精密金相数码显微镜采集加工后的沟槽图样，并丈量切缝宽度 Kw、崩边宽度C，崩边宽度为散布在划切路两侧的崩边的较大值，如图所示为金相显微镜，蓝宝石划切后切缝宽和崩边宽度丈量示意图。本文不思考刀具厚度对划切成效的影响，选取相对缝宽 Kwr来暗示划切过程工艺参数对划切路宽度的影响，推算公式为：
试验发现对当主轴转速 n＝35000r／min，进给速度 v＝5mm／s，划切深度 a＝50μm时对蓝宝石的划切成效好。切割路宽度为248.69μm，相对缝宽为0.995，较大崩边宽度为6.94μm。如图a）和b）所示为划切深度别离为a＝100um，a＝50um时，分歧划切工艺参数下蓝宝石开槽划切的描摹图。
切割机是使用刀片,高精度地堵截硅?玻璃?陶瓷等被加工物的装置，纳米科学钻研详解划划片机有助于国人相识国度芯片行业近况，推动光刻机国产化，VIP888官网人与同业业共同致力！
