划片机批发厂家实现技术突破来助力划片机：SIP封装造程依照芯片与基板的衔接方式可分为引线键合封装和倒装焊两种。

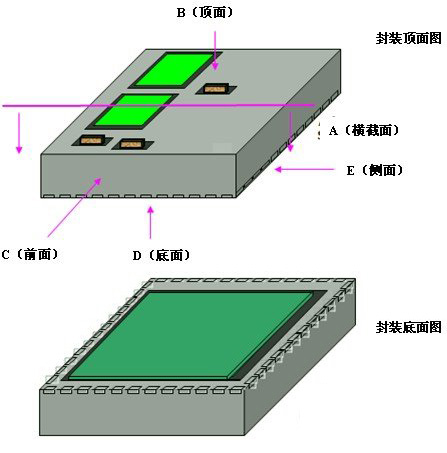

引线键合封装工艺
圆片→圆片减薄→圆片切割→芯片粘结→引线键合→等离子洗濯→液态密封剂灌封→装配焊料球→回流焊→表表打标→分离→查抄→测试→包装。
1圆片减薄
圆片减薄是指从圆片背面选取机械或化学机械（CMP）方式进行研磨，将圆片减薄到适合封装的水平。由于圆片的尺寸越来越大，为了增长圆片的机械强度，预防在加工过程中产生变形、开裂，其厚度也一向在增长。但是随着系统朝轻薄短幼的方向发展，芯片封装后？榈暮穸缺涞迷嚼丛奖，因而在封装之前肯定要将圆片的厚度减薄到能够接受的水平，以满足芯片装配的要求。
圆片切割
圆片减薄后，能够进行划片。较老式的划片机是手动操作的，此刻通常的划片机都已实现全自动化。无论是部门划线还是齐全宰割硅片，目前均选取锯刀，由于它划出的边缘整齐，很少有碎屑和裂口产生。
芯片粘结
已切割下来的芯片要贴装到框架的中央焊盘上。焊盘的尺寸要和芯片大幼相匹配，若焊盘尺寸太大，则会导致引线跨度太大，在转移成型过程中会由于流动产生的应力而造成引线弯曲及芯片位移景象。贴装的方式可所以用软焊料（指 Pb-Sn 合金，尤其是含 Sn 的合金）、Au-Si 低共熔合金等焊接到基板上，在塑料封装中常用的步骤是使用聚合物粘结剂粘贴到金属框架上。
引线键合
在塑料封装中使用的引线重要是金线，其直径通常为0.025mm~0.032mm。引线的长度常在1.5mm~3mm之间，而弧圈的高度可比芯片地点平面高 0.75mm。
键合技术有热压焊、热超声焊等。这些技术利益是容易形成球形（即焊球技术），并预防金线氧化。为了降低成本，也在钻研用其他金属丝，如铝、铜、银、钯等来代替金丝键合。热压焊的前提是两种金属表表紧紧接触，节造功夫、温度、压力，使得两种金属产生衔接。表表粗糙（不平坦）、有氧化层形成或是有化学沾污、吸潮等城市影响到键合成效，降低键合强度。热压焊的温度在 300℃~400℃，功夫通常为 40ms（通常,加上寻找键合地位等法式，键合速度是每秒二线）。超声焊的利益是可预防高温，由于它用20kHz~60kHz的超声振动提供焊接所需的能量，所以焊接温度能够降低一些。将热和超声能量同时用于键合，就是所谓的热超声焊。与热压焊相比，热超声焊较大的利益是将键合温度从 350℃降到250℃左右（也有人以为能够用100℃~150℃的前提），这能够大大降低在铝焊盘上形成 Au-Al 金属间化合物的可能性，耽搁器件寿命，同时降低了电路参数的漂移。在引线键合方面的改进重要是由于必要越来越薄的封装，有些超薄封装的厚度仅有0.4mm 左右。所以引线环（loop）从通常的200 μ m~300 μ m减幼到100μm~125μm，这样引线张力就很大，绷得很紧。另表，在基片上的引线焊盘表围通常有两条环状电源 / 地线，键应时要预防金线与其短路，其较幼间隙必须>625 μ m，要求键合引线必须拥有高的线性度和优良的弧形。
等离子洗濯
洗濯的沉要作用之一是提高膜的附着力，如在Si 衬底上沉积 Au 膜，经 Ar 等离子体处置掉表表的碳氢化合物和其他传染物，显著改善了Au 的附着力。等离子体处置后的基体表表，会留下一层含氟化物的灰色物质，可用溶液去掉。同时洗濯也有利于改善表表黏着性和润湿性。
液态密封剂灌封
将已贴装好芯片并实现引线键合的框架带置于模具中，将塑封料的预成型块在预热炉中加热（预热温度在 90℃~95℃之间），而后放进转移成型机的转移罐中。在转移成型活塞的压力之下，塑封料被挤压到浇路中，并经过浇口注入模腔（在整个过程中，模具温度维持在 170℃~175℃左右）。塑封料在模具中急剧固化，经过一段功夫的保压，使得？榇锏娇隙ǖ挠捕，而后用顶杆顶出？，成型过程就实现了。对于大无数塑封料来说，在模具中保压几分钟后，？榈挠捕茸隳芄淮锏皆市矶コ龅乃，但是聚合物的固化（聚合）并未全数实现。由于资料的聚合度（固化水平）强烈影响资料的玻璃化转变温度及扰爪力，所以促使资料全数固化以达到一个不变的状态，对于提高器件靠得住性是极度沉要的，后固化就是为了提高塑封料的聚合度而必须的工艺步骤，通常后固化前提为 170℃~175℃，2h~4h。
装配焊料球
目前业内选取的植球步骤有两种：“锡膏”+“锡球”和“助焊膏”+ “锡球”。“锡膏”+“锡球”植球步骤是业界公认的好尺度的植球法，用这种步骤植出的球焊接性好、光泽好，熔锡过程不会出现焊球偏置景象，较易节造，具体做法就是先把锡膏印刷到 BGA 的焊盘上，再用植球机或丝网印刷在上面加上肯定大幼的锡球，这时锡膏起的作用就是粘住锡球，并在加温的时辰让锡球的接触面更大，使锡球的受热更快更全面，使锡球熔锡后与焊盘焊接性更好并削减虚焊的可能。
表表打标
打标就是在封装？榈亩ケ肀碛∩先ゲ坏舻摹⒆旨Ｃ飨缘淖帜负捅晔，蕴含造作商的信息、国度、器件代码等，重要是为了鉴别并可跟踪。打码的步骤有多种，其中常用的是印码步骤，而它又蕴含油墨印码和激光印码二种。
分离工艺
为了提逾越产效能和节约资料，大无数 SIP 的组装工作都是以阵列组合的方式进行，在实现模塑与测试工序以来进行划分，宰割成为单个的器件；衷赘钅芄谎∪【饪蛘叱逖构ひ，锯开工艺矫捷性比力强，也不必要几多专用工具，冲压工艺则出产效能比力高、成本较低，但是必要使用专门的工具。
倒装焊
和引线键合工艺相比力倒装焊工艺拥有以下几个利益：
（1）倒装焊技术克服了引线键合焊盘中心距极限的问题；
（2）在芯片的电源 /地线散布设计上给电子设计师提供了更多的方便；
（3）通过缩短互联长度，减幼 RC 延长，为高频率、大功率器件提供更美满的信号；
（4）热机能良好，芯片背面可装置散热器；
（5）靠得住性高，由于芯片下填料的作用，使封装抗委顿寿命加强；
（6）便于返建。
以下是倒装焊的工艺流程（与引线键合一样的工序部门不再进行单独注明）：圆片→焊盘再散布→圆片减薄、造作凸点→圆片切割→倒装键合、下填充→包封→装配焊料球→回流焊→表表打标→分离→查抄→测试→包装。
焊盘再散布
为了增长引线间距并满足倒装焊工艺的要求，必要对芯片的引线进行再散布。
造作凸点
焊盘再散布实现之后，必要在芯片上的焊盘增长凸点，焊料凸点造作技术可选取电镀法、化学镀法、蒸发法、置球法和焊膏印刷法。目前仍以电镀法较为宽泛，其次是焊膏印刷法。
倒装键合、下填充
在整个芯片键合表表按栅阵状态安插好焊料凸点后，芯片以倒扣方式装置在封装基板上，通过凸点与基板上的焊盘实现电气衔接，取代了WB和TAB 在周边安插端子的衔接方式。倒装键合结束后，在芯片与基板间用环氧树脂进行填充，能够削减施加在凸点上的扰爪力和机械应力，比不进行填充的靠得住性提高了1到2个数量级。
