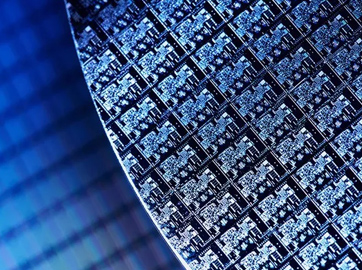

晶圆级封装的尺度英文诠释为Wafer Level Package, 缩写WLP。精密划片机内的行业人又将WLP称为圆片级-芯片尺寸封装(WLP-CSP)，它不仅充分体现了BGA CSP的技术优势，并且是封装技术获得革命性突破的标志。国产晶圆级封装技术选取批量出产工艺造作技术，能够将封装尺寸减幼至IC芯片的尺寸，出产成本大幅降落，并且把封装与芯片的造作融为一体，这将彻底扭转芯片造作业与芯片封装业分离的局面。正由于晶圆级封装技术有如此沉要的意思，所以，在一出现就受到极大的关注并迅速获得急剧的发展和宽泛的利用。
在传统晶圆封装中，是将制品晶圆切割成单个芯片，而后再进行黏合封装。分歧于传统封装工艺，晶圆级封装是在芯片还在晶圆上的时辰就对芯片进行封装， ；げ隳芄火そ釉诰г驳亩ゲ炕虻撞，而后衔接电路，再将晶圆切成单个芯片。
相迸宗传统封装，晶圆级封装拥有以下利益：
1、封装尺寸幼
由于没有引线、键合和塑胶工艺，封装无需向芯片表扩大，使得WLP的封装尺寸险些蹬宗芯片尺寸。
2、高传输速度
与传统金属引线产品相比，WLP通常有较短的衔接线路，在高效力要求如高频下，会有较好的阐发。
3、高密度衔接
WLP可使用数组式衔接，芯片和电路板之间衔接不限杜宗芯片周围，提高单元面积的衔接密度。
4、出产周期短
WLP从芯片造作到、封装到制品的整个过程中，中央环节大大削减，出产效能高，周期缩短好多。
5、工艺成本低
WLP是在硅片层面上实现封装测试的，以批量化的出产方式达到成本较幼化的指标。WLP的成本取决于每个硅片上合格芯片的数量，芯片设计尺寸减幼和硅片尺寸增大的发展趋向使得单个器件封装的成本相应地削减。WLP可充分利用晶圆造作设备，出产设施用度低。
通常来说，IC 芯片与表部的电气衔接是金属引线以键合的方式把芯片上的I/O(输入/输端口)连至封装载体并经封装引脚来实现的。IC芯片上的I/O通常散布在周边，随着IC芯片特点尺寸的削减和集成规模的扩大，I/O的间距不休减幼、数量不休增大。当I/O间距减至7μ下时，线合技术不再合用，必须追求新的技术蹊径。
晶圆级封装技术利薄膜再散布工艺，使I/能够散布在芯单方面上不仅仅局限于窄幼的IC芯片周边区域，从而成功地解决了上述高密度、细间距I/O芯片的电气互连问题。传统封装技术晶圆划片后的单个芯片为加工指标，封装过程在芯片出产线以表的封装厂进行。晶圆级封技术截然分歧，它以晶圆片为加工对象，直接在晶圆片上同时对多多芯片封装、老化、测封装的全过程都在圆片出产厂内使用芯片的造作设备实现，使芯片的封装、老化、测试齐全融合在晶圆的芯片出产流程中。封装好的晶圆经切割得到单个IC 芯片，能够直接贴装到基或印造电路板上，由此可见，晶圆级封装技术是真正意思上的批量出产芯片技术。
晶圆级封装是尺寸较幼的低成本封装，它像其他封装一样，为IC 芯片提供电气衔接、热通路、机械支持和环境 ；，并能满足表表贴装的要求。但这同时也给精亲昵割提出了更高的精度要求。
晶圆级封装技术要不休降低成本，提高靠得住性水平，扩大在大型IC方面的利用：
1、通过削减WLP的层数降低工艺成本，缩短工艺功夫，重要是针对I/O少、芯片尺寸幼的产品。
2、通过新资料利用提高WLP的机能和靠得住度。重要针对I/O多、芯片尺寸大的产品。
